製品情報

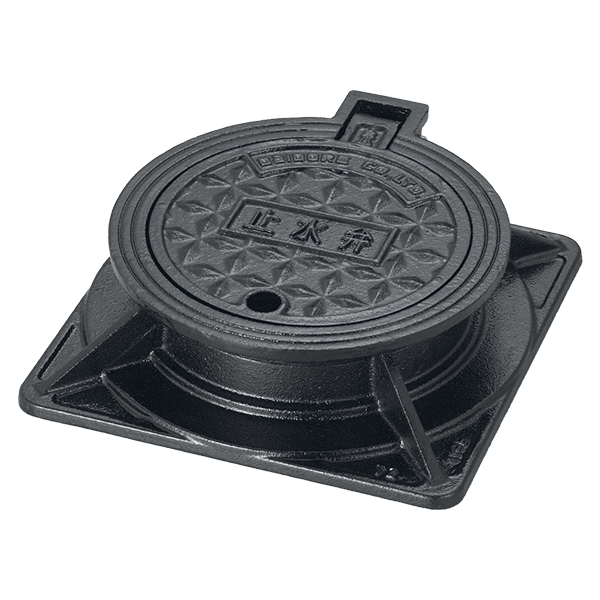

弁ふた・ボックス類

弁ふた・ボックス類製品分類

弁ふた・ボックス類

製品仕様図面・資料について

製品仕様図面・資料は、全て｢PDF｣形式にて記録されています。表示・印刷を行うには、別途Acrobat Readerが必要です。
製品仕様図面は形状を判り易くする為、細部をデフォルメ表示している場合がございます。尺度換算にて寸法を求める場合は、あくまでも目安としてお取扱い願います。
製品仕様図面・完成図面の表紙は、以下よりダウンロードしてください。
製品仕様図　表紙完成図　表紙

CAD図面について

CAD図面は、「dxf (AutoCAD2000)」形式で記録されています。また、ZIP形式にて圧縮記録しているものもございますので、解凍ソフトにて展開してご使用下さい。
ダウンロードされる場合は、ダウンロードボタンを右クリックし、「対象をファイルに保存」より、保存先をご指定下さい。
図面は、原則として各サイズ毎に「正面図」、「平面図」、「右側面図」の3つの図形を収録しています。
